主要特点：

在引进国内外渣浆离心泵最新技术的基础上，结合我厂多年的生产配套压滤机泵技术改进而成。设计为侧进水室，使轴密封室在负压状态下工作。采用副叶轮+油封密封和机械密封，在压力不断增加而流量逐渐减少的情况下长时间运转输送压滤机液体，机械密封不承受工作压力，接冷却水进水压力为 0.02MPa 即可。

性能范围：

IMJ 无泄漏侧进水压滤机专用泵，全系列共 50 个规格，流量范围 50 ~500m³/h，扬程30~125m。

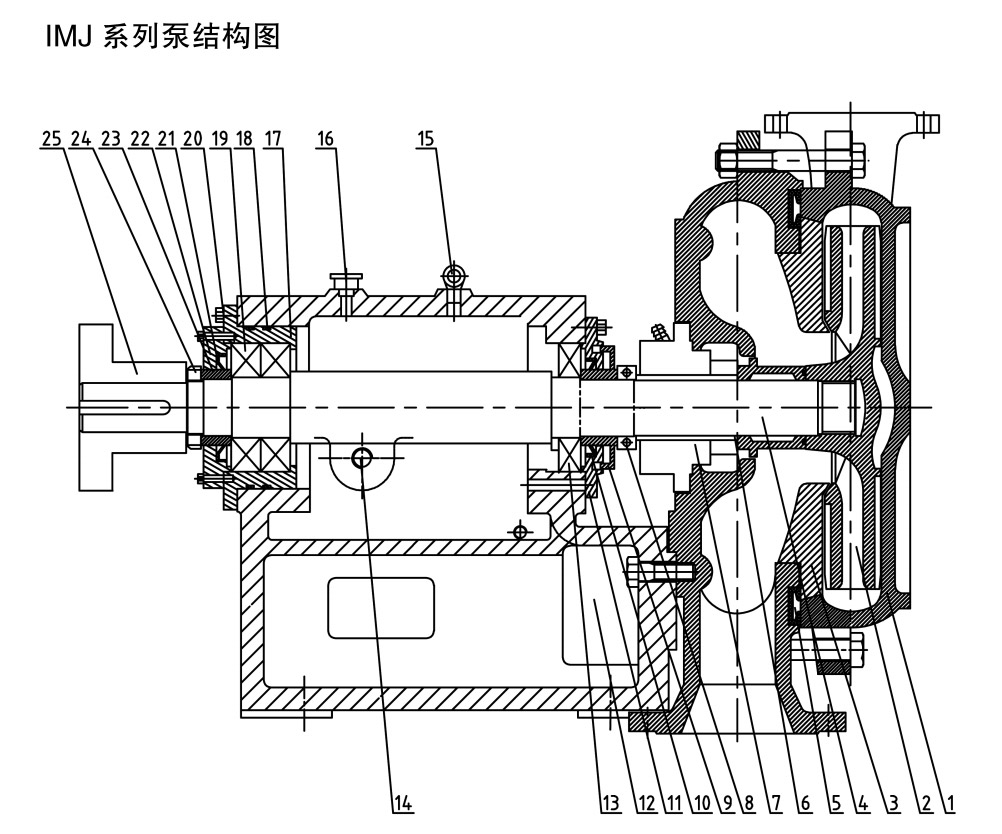

结构说明示意图

IMJ 系列泵由泵体、叶轮、泵盖、托架、侧进水室、机械密封或动力密封(副叶轮油封)等组成，结构上属于前开式。

1、泵体      2、叶轮      3、泵盖      4、主轴      5、泵体垫床      6、轴套      7、机械密封      8、折卸环      9、折卸盆      10、油封      11、油封压盖      12、托架      13、圆柱轴承      14、油镜       15、吊环      16、注油螺母      17、轴承箱      18、轴承O型圈       19、角接球轴承      20、轴承箱      21、轴承油封      22、轴承压盖      23、轴承挡套      24、拼帽      25、泵联
