IZJ压滤合金砂浆泵

IZJ压滤合金砂浆泵


IZJ 系列泵是在IMB 系列泵的基础上优化改良的一系列产品，细分IZJD-VF/ZF是低水压循环水冷却整体式机封泵，IZJD-YF-CT 是低水压循环水冷却分装式机封泵（机封由动环部分和静环部分组成），该产品性能稳定、运行可靠，轴密封采用我公司最新研究发明新型的专利产品。材质分耐磨合金和防腐耐磨合金，适应强酸、碱、盐矿浆液体输送。现环保要求日日严格，输送料浆进入压滤机在渣水分离逼压过程中无泄漏。泵轴密封采用低水压循环桶循环水冷却机封，冷却水循环使用不外排放，确保使用场地无污染、干净、清洁环保。

￥ 0.00
0.00



IZJ 系列泵是在IMB 系列泵的基础上优化改良的一系列产品，细分IZJD-VF/ZF是低水压循环水冷却整体式机封泵，IZJD-YF-CT 是低水压循环水冷却分装式机封泵（机封由动环部分和静环部分组成），该产品性能稳定、运行可靠，轴密封采用我公司最新研究发明新型的专利产品。材质分耐磨合金和防腐耐磨合金，适应强酸、碱、盐矿浆液体输送。现环保要求日日严格，输送料浆进入压滤机在渣水分离逼压过程中无泄漏。泵轴密封采用低水压循环桶循环水冷却机封，冷却水循环使用不外排放，确保使用场地无污染、干净、清洁环保。



性能范围：

IZJ 系列砂浆泵，全系列共310个规格，流量范围 6 ~600m³/h，扬程10~125m。

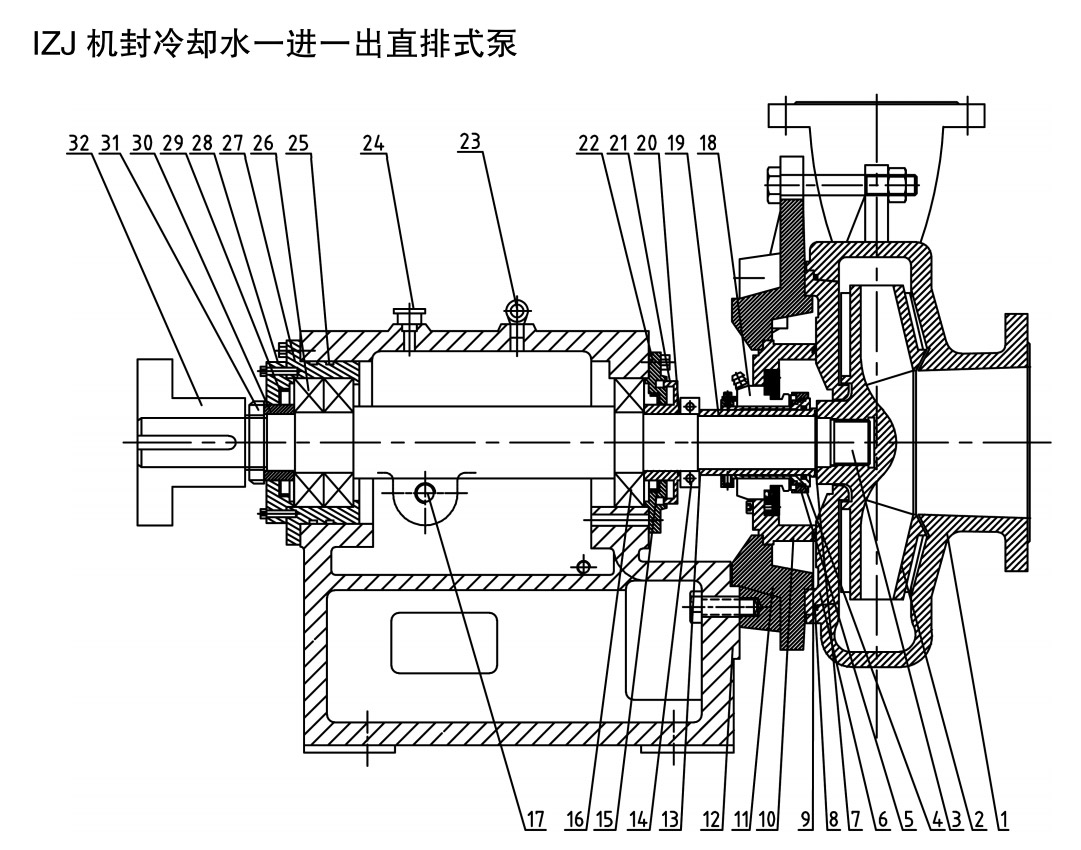

结构说明示意图

IZJ系列泵由泵体叶轮泵盖托架机械密封等组成，结构上有前开式和后开式之分。

1、泵体      2、叶轮      3、主轴      4、动环座O型圈      5、动环座      6、泵盖      7、13轴套O型圈      8、泵体O型圈      9、机封函体O型圈      10、机封函体      11、夹板      12、托架      14、折卸盆      15、29油封      16、圆柱轴承      17、油镜      18、机械密封      19、轴套      20、挡水盆O型圈      21、挡水盆      22、油封压盖      23、吊环      24、注油螺母      25、轴承箱0箱圈      26、角接球轴承      27、轴承箱      28、轴承压盖      30、轴承挡套      31、挡套拼帽      32、泵联
